- Grafana: 관측성의 완성, 단일 창구와 대시보드 베스트 프랙티스
Mimir(메트릭), Loki(로그), Tempo(트레이스)를 거쳐 수집된 고품질의 텔레메트리 데이터도, 결국 엔지니어가 직관적으로 해석하고 즉각적인 트러블슈팅 행동으로 옮길 수 없다면 절반의 성공에 불과합니다. LGTM 스택의 대미를 장식하는 Grafana(그라파나)는 이 방대한 백엔드 데이터들을 하나의 문맥으로 엮어내는 '단일 창구(Single Pane of Glass)'이자 관측성의 통합 프론트엔드 플랫폼입니다.
이번 포스팅에서는 단순히 차트를 그리는 도구를 넘어, 엔터프라이즈 환경에서 Grafana를 어떻게 설계하고 운영해야 개발자 경험을 극대화할 수 있는지 베스트 프랙티스를 살펴보겠습니다.
1. 단순한 UI를 넘어선 통합 쿼리 엔진 (Mixed Data Sources)
Grafana의 진정한 강력함은 이기종 데이터 소스를 한 화면에서 믹스 앤 매치(Mix and Match)할 수 있다는 점입니다. LGTM 데이터뿐만 아니라 인프라 환경의 RDBMS(PostgreSQL, MySQL), 인메모리 캐시(Redis), 메시지 큐(Kafka)까지 플러그인을 통해 직접 연결할 수 있습니다. 예를 들어, 하나의 대시보드 패널에 Mimir의 API TPS 메트릭 그래프와 Redis의 캐시 적중률, 그리고 DB의 Active Session 수를 겹쳐서 표현함으로써, 장애의 병목 지점과 파급 효과를 단 한 번의 시야각으로 입체적 분석이 가능하게 만듭니다.

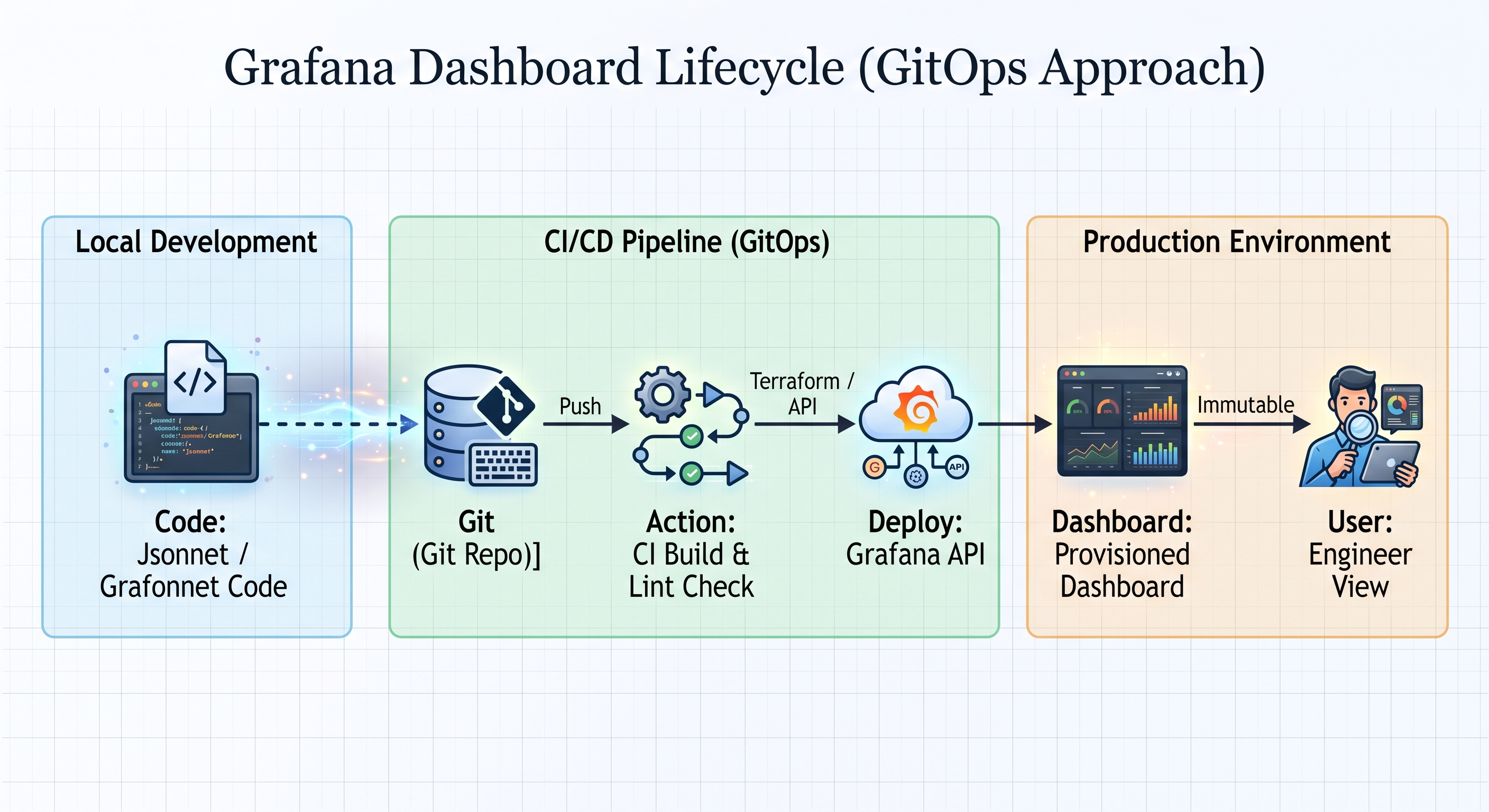

2. 프로비저닝과 Dashboard as Code (DaC)
시니어 엔지니어의 관점에서, 대시보드를 UI 화면에서 수동으로 클릭하며 만들고 수정하는 것은 지양해야 할 '안티 패턴'입니다. 관측성 인프라 역시 애플리케이션 코드와 동일하게 CI/CD 파이프라인에 태워야 합니다.
- 프로비저닝(Provisioning): Grafana는 YAML 파일을 통해 데이터 소스의 연결 정보와 대시보드 디렉토리를 선언적으로 구성할 수 있습니다. 서버가 재시작되어도 설정이 날아가지 않으며, 컨테이너 환경에 최적화되어 있습니다.
- DaC (Dashboard as Code): Jsonnet(Grafonnet 라이브러리)이나 Terraform 등을 활용하여 대시보드 패널 구성을 코드로 관리합니다. 이를 통해 버전 관리, 코드 리뷰(PR), 문제 발생 시 즉각적인 롤백이 가능한 GitOps 기반의 관측성 환경을 구축하여 휴먼 에러를 방지하고 전사적인 대시보드 일관성을 유지할 수 있습니다.
3. 대시보드 설계 베스트 프랙티스: RED와 USE 방법론
대시보드를 열었을 때 수십 개의 그래프가 난립해 있으면 인지 부하만 가중됩니다. 마이크로서비스 환경에서는 다음 두 가지 표준 방법론을 교차 적용하여 화면을 계층화하는 것이 효과적입니다.
① RED Method (서비스 및 API 관점)
사용자나 다른 서비스와 직접 맞닿아 있는 애플리케이션의 상태를 측정할 때 최상단에 배치합니다.
- Rate (초당 요청 수 - TPS / RPS)
- Errors (실패한 요청의 비율 - HTTP 5xx 등)
- Duration (요청을 처리하는 데 걸린 시간 - 평균값보다 Latency P99, P95 등 백분위수 활용)
② USE Method (인프라 리소스 관점)
노드, 파드(Pod), 디스크, 네트워크 등 물리적/논리적 하위 리소스의 상태를 측정할 때 사용합니다.
- Utilization (리소스 사용률 - CPU, Memory Usage)
- Saturation (포화도 - Queue에 쌓인 대기 작업 수나 Throttling 수치)
- Errors (리소스 에러 - 네트워크 드롭, 디스크 I/O 에러 등)
4. 통합 알람과 라우팅
장애를 대시보드를 보고서야 아는 것은 이미 늦은 것입니다. Grafana의 Unified Alerting은 파편화되어 있던 알람 룰 엔진을 하나로 통합하여 매우 강력한 파이프라인을 제공합니다.
단일 룰 엔진에서 PromQL이나 LogQL 결과를 평가하고, 알람에 라벨(예: severity=critical, team=backend)을 부여합니다. 이후 Notification Policy를 통해 심각도나 담당 팀 단위로 Slack, PagerDuty, Webhook 등으로 정교하게 라우팅하여 불필요한 알람 피로도(Alert Fatigue)를 최소화합니다.
🚀 마무리하며: AIOps로의 도약
LGTM 스택을 통해 메트릭, 로그, 트레이스를 유기적으로 통합하는 것은 단순히 "현재 시스템을 잘 모니터링하자"는 1차원적인 목표 그 이상을 의미합니다.
파편화 없이 정규화되고, TraceID와 Exemplar로 완벽하게 연관성이 맺어진 고품질의 관측성 데이터는 머신러닝 모델을 훈련하기 위한 최고의 데이터 셋입니다. 이는 향후 AI가 메트릭의 계절성을 파악해 이상 징후를 선제적으로 탐지(Anomaly Detection)하고, 장애 발생 시 수많은 로그와 트레이스를 분석해 근본 원인을 스스로 추론하는 AIOps 플랫폼으로 나아가기 위한 가장 견고한 기술적 초석이 됩니다.
